Detail produk:
|
| gelar vakum: | -0,098Mpa | Struktur: | Jenis lengan tunggal |
|---|---|---|---|
| Kecepatan Rotasi r / mnt: | 0～51r/mnt | Poros Lambat: | 2 poros dengan Pengaduk tipe Twist |
| Poros cepat: | Poros cepat ganda dengan dua set disk dispersi Φ50 | Tinggi angkat: | 210mm |
| Tenaga listrik: | AC：3fase*380V、50Hz; | Dimensi: | L1350*W800*H1550（mm） |
| Berat: | Sekitar 570kg | Modus angkat: | Pengangkatan yang digerakkan motor oleh kapal pemandu kapal |

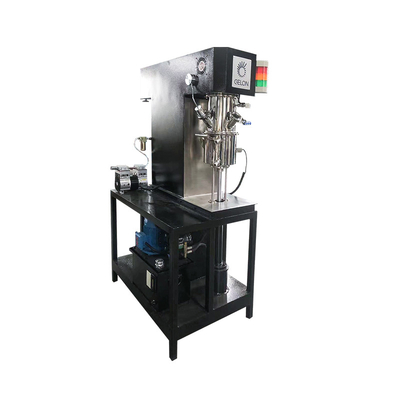

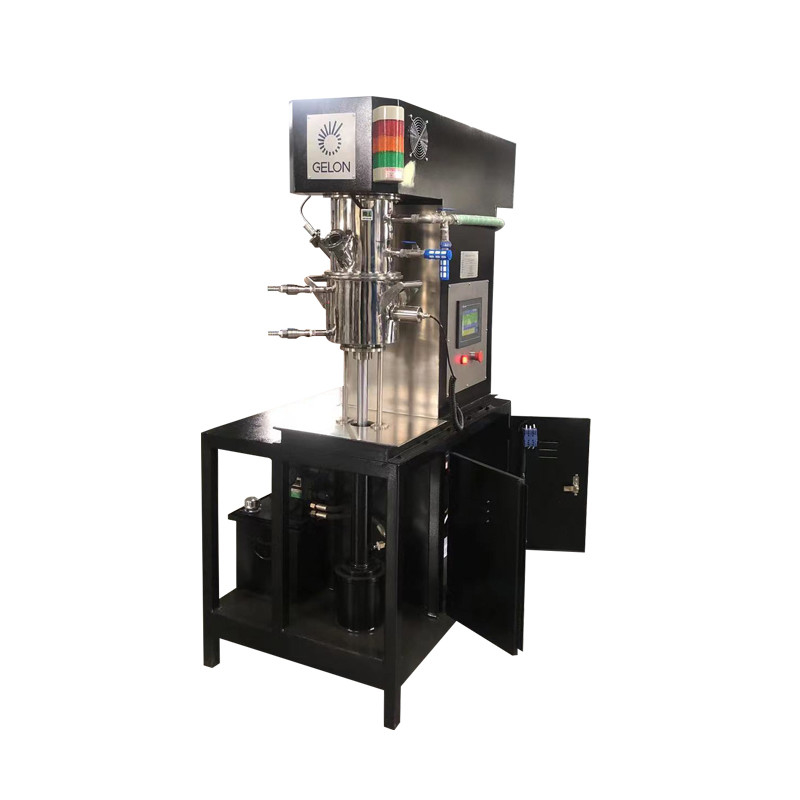

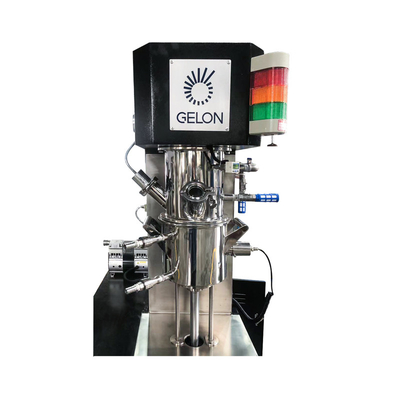

GN-PM-5L MIXER PLANETER GANDA
1.Ringkasan:
Mixer daya pendispersi planet ganda kami telah menggabungkan teori-teori mixer planet ganda tradisional dan mixer pendispersi kecepatan tinggi, untuk membuat mesin baru yang efisien tinggi, saat ini banyak digunakan di bidang energi baru.
Sesuai karakter sel daya Lithium-ion dan kapasitas elektronik, kami mengembangkan mesin baru yang diperkuat yang diterapkan pada proses bubuk kering untuk membuat bubur elektroda positif & negatif daya Lithium, berdasarkan pada mixer planet tradisional dan pencampur daya pendispersi, dengan kecepatan putaran tinggi dan lebih besar torsi.Selama desain, perusahaan kami sepenuhnya mempertimbangkan faktor-faktor seperti kecepatan rotasi pengaduk, daya pencampuran, kecepatan dispersi linier, ketahanan bubur viskositas tinggi yang dikurangi dengan bentuk pengaduk putar yang wajar, dan distribusi intensitas turbulensi di dalam bejana untuk menciptakan yang lebih efisien dan mixer daya planet ganda yang lebih stabil dan pengaduk putar yang diperkuat dapat menangani bubur baterai dengan viskositas tinggi.Karakter pengaduk untuk mixer daya adalah bahwa - revolusi dan rotasi pengaduk putar searah jarum jam - sementara itu rotasi untuk pendispersian kecepatan tinggi berlawanan arah jarum jam, yang kecepatannya dapat disesuaikan untuk membuat bahan bergerak dengan rumit di bawah pencukuran, pengadukan, dan pendispersian, secara efektif menghilangkan semua yang mati fenomena titik dan panjat selama pencampuran.Tiga set segel mekanis, digabungkan bersama dengan penyegelan yang lembut dan senyap untuk memastikan kinerja segel yang andal.Pada kontrol suhu material, ini digunakan dengan kerangka teknologi-termoskop unik dan batang termoskop untuk revolusi.Sensor pengukuran suhu Pt100 memiliki kontak langsung dengan material, sangat meningkatkan akurasi pengukuran suhu, respons jauh lebih cepat, kesalahan berkurang hingga hanya ± 0,2 ℃.
Mesin ini terdiri dari alas, palang, kolom tegak, penutup penyegelan, bejana, sistem transmisi, dan sistem kontrol elektronik.
2. Konfigurasi Teknis Utama
| TIDAK. | Nama | Model dan Spesifikasi | Tempat asal |
| 1 | Deselerator | BLD11-23-1.5kW-4P | Jianglang |
| 2 | Motor | Kecepatan rendah 1.5Kw-4P,1 unit；Kecepatan tinggi 1.5Kw-2P,1 unit | WANNAN |
| 3 | Kotak roda gigi turbo logam paduan aluminium | NMRV040-F1-15(4P-0.25KW)(dengan motor) | LITIAN |
| 4 | Inverter Frekuensi | 1.5Kw×1 unit；1.5Kw×1 unit | Danfoss-DENMARK |
| 5 | Termokopel | Pt100 (pengukuran suhu presisi tinggi) | HTC |
| 6 | Bantalan | Sesuai gambar | HOMO |
| 7 | Segel Minyak Kerangka | Segel minyak Skeleton karet fluor | NOK |
| 8 | Komponen listrik | Komponen listrik tegangan rendah | Siemens |
| 9 | Katup | Sesuai gambar | Ennis |
| 10 | Segel mekanis | Dua set penyegelan mekanis | Jepang |
| 11 | Gigi |
Perawatan pengerasan untuk permukaan roda gigi, tanah yang presisi selesai, dengan transmisi roda gigi heliks |
Sanlong |
| 12 | Gemuk Pelumasan | Pelumas khusus bantalan berkecepatan tinggi 400 derajat | Merek "Terbaik". |
3.Parameter Teknis Utama
| 1 | Gelar vakum | -0,098MPa |
| 2 | Struktur | Jenis lengan tunggal |
| 3 | Kecepatan Rotasi r / mnt |
Revolusi: 0～51r/mnt, Rotasi:0～102r/mnt(Konversi frekuensi 0～50Hz)； Kecepatan tinggi: 0～8800r/mnt (Konversi frekuensi 0～70Hz)； |
| 4 | Poros Lambat | 2 poros dengan Pengaduk tipe Twist ； |
| 5 | Poros cepat | Poros cepat ganda dengan dua set disk dispersi Φ50 |
| 6 | Modus angkat | Pengangkatan yang digerakkan oleh kapal rel pemandu kapal |
| 7 | Tinggi angkat | 210mm |
| 8 | Lokasi kapal | Ada empat buah pelat posisi bentuk kurva di bagian depan dan belakang untuk perlengkapan, dengan struktur ambang cembung, untuk memastikan posisi tengah |
| 9 | Kebisingan | Diukur di luar 1M peralatan, kebisingan ≤80dB |
| 10 | Mode Pengukuran Suhu | Kepala pengujian suhu menyentuh material, 1/3 jauh dari dasar bejana, gerakan revolusi, set dalam perangkat transfer listrik |
| 11 | Tenaga listrik | AC:3fase*380V,50Hz; |
| 12 | Dimensi | L1350W800H1550(mm)； |
| 13 | Berat | Sekitar 570kg |
4. Kapal
Permukaan dalam dan luar akan dipoles cerah dengan penggosok otomatis setelahnya
kapal diproses.Badan dan dasar kapal dilengkapi dengan saluran lingkaran pendingin air.Pelat pemandu badan kapal cocok dengan dinding jaket dengan mulus setelahnya
pengolahan bubut.Bagian bawah kapal memiliki selubung dan bilah cairan pemandu.Saluran masuk dan keluar pendingin air DN25 dengan konektor cepat 2 set, katup bola DN50 keluaran 1 set, badan barel dengan 1 set, lengan kunci 2 set.
A,Struktur kapal
| 1 | Dimensi (diameter dalam dengan tinggi bagian dalam) | Φ250×160mm |
| 2 | Kapasitas Desain (L) | 7.85L |
| 3 | Tekanan desain (MPa) | di dalam kapal -0,098Mpa, Jaket 0,4Mpa ； |
| 4 | Suhu Desain (°C) | -10～200； |
| 5 | Bahan Utama | 304 baja tahan karat ； |
| 6 | Ketebalan cangkang (mm) | Cangkang dalamδ4mm (ketebalan pengukuran aktual setelah pemesinan), Jaketδ3mm ； |
| 7 | Mode penyesuaian suhu | Jaket pendingin air, ukuran inlet dan outlet nozzle: DN15 ； |
| 8 | Modus pelepasan | Katup bola DN20 |
| 9 | Modus bergerak | Dibawa dengan tangan |
| 10 | Jumlah | 1 buah |
B, Kapal naik dan turun
| 1 | Daya angkat kapal: 0,25w |
| 2 | Panduan pengangkatan adalah rel panduan liner: 2 pcs, 20x400 dengan penggeser ganda. |
C, Posisi badan kapal tetap
| 1 | Braket pengangkat kapal memiliki empat perlengkapan posisi, diperbaiki setelah masuk ke tempatnya. |
5. Nosel kapal
| s/n | Penggunaan | Spek. | JUMLAH | CATATAN |
| 1 | Nosel pengisi bubuk | DN60 | 1 | Port pengisian DN60 |
| 2 | Kaca mata | DN50 | 2 | kaca penglihatan LED |
| 3 | Kekosongan | DN10 | 1 | Tipe terbuka cepat |
| 4 | Ventilasi | DN10 | 1 | Tipe terbuka cepat |
| 5 | Pengukur vakum | M14×1.5 | 1 | Pengukur vakum |
6. Bahan utama
| s/n | Nama | Bahan | s/n | Nama | Bahan | |
| 1 | Laras atas | 304 | 4 | Poros pencampur, poros pendispersi | 321 | |
| 2 | Laras bawah | 304 | 5 | Pisau pencampur, pisau pendispersi | 316 | |
| 3 | Jaket | 304 | 6 | bingkai, ruang bawah tanah | P235 |
7. Mencampur poros dan pisau
| 1 | Twist frame stirrer: 2 set, kecepatan rotasi: 0-102rpm, pengaduk akan ditempa untuk membentuk keseluruhan, empat poros terhubung, CNC setelah dipoles ke cermin Ra0.025 ； |
| 2 | Poros pendispersi: 2set, kecepatan rotasi: 0-8800rpm, bantalan bahasa Jerman: FAG, mengadopsi segel teka-teki, 2 buah disk Φ50 pada setiap poros, kecepatan linier: 0-23m/dtk; |
| 3 | poros dan pengaduk: permukaan dipoles, disk diatur perlakuan seimbang sebagai G6.3. Jarak antara pengaduk dan bagian bawah laras adalah 2-3mm, jarak antara pengaduk dan dinding bejana adalah 2-3mm, jarak antara dua pengaduk adalah 2-3mm; |
| 4 | segel poros: struktur segel mekanis |
| 5 | Kabinet planet: mengadopsi transmisi roda gigi heliks, sabuk sinkron terbuat dari Gates merek USA. |
|
Catatan: 1, atur silinder oli kunci pengaman khusus, cegah kapal agar tidak jatuh untuk menjaga vakum ； 2, mengatur seluruh ruang bawah tanah sebagai dibongkar, mudah untuk memperbaiki dan mengganti sabuk sinkron |
|
8. Sistem vakum (secara otomatis)
| 1 | pengukur tampilan, katup bola ； |
| 2 | segel mekanis poros: logam paduan |
| 3 | Bejana atas dan bawah adalah segel EPDM, posisi statis adalah segel EPDM berbentuk O, tingkat vakum dapat mencapai -0,098MPa (tanpa pompa vakum); |
9. Komponen listrik
| S/N |

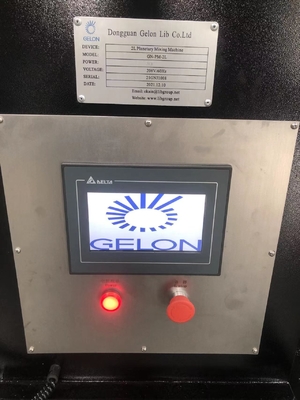

Kabinet listrik 1 pcs: l Satu set kontrol lari pendispersi kecepatan tinggi (termasuk start/stop, speed up/slow down); l Satu set sistem pengujian kecepatan pendispersi, pengukur kecepatan ； l Satu set sistem kontrol pencampuran revolusi (termasuk mulai / berhenti, mempercepat / memperlambat); l Satu set sistem uji kecepatan revolusi, satu pengukur kecepatan; l Satu set sistem pengujian suhu; l Kalkulator waktu berjalan, tombol valid/tidak valid untuk waktu, masing-masing 1 pcs l Satu set tombol kontrol pompa vakum (termasuk start/stop); l Satu set tombol spot light (termasuk start/stop) l Tombol darurat, 1 pcs; lampu indikator daya, 1 pcs, kesalahan 1 pcs |
| Komentar |
1, Menjalankan tegangan listrik 380V / 50Hz / 3 fase, mengontrol tegangan listrik 24VDC ； 2, Konektor, sakelar udara, pemutus dll adalah Seimens ； 3, Relai tengah: IDEC Jepang ； 4, Motor kecepatan rendah, motor kecepatan tinggi mulai VFD ； 5, Semua komponen alat seperti: motor, induktor, katup solenoid, tingkat perlindungan sakelar batas tidak kurang dari IP54 |
10. Sistem inter-lock pengaman
| 1 | Mesin berhenti setelah menekan tombol darurat, yang tidak dapat dilanjutkan dengan pengoperasian apa pun |
| 2 | Poros pendispersi berputar setelah bejana naik |
| 3 | Poros pendispersi berhenti setelah kapal turun |
| 4 | Itu berhenti ketika arus listrik melewati ruang lingkup |
| 5 | Mixer, kabinet listrik, dan panel kontrol harus berupa grounding listrik |
11. Suku cadang
| s/n | Nama | Spek. | Bahan | JUMLAH | Komentar |
| 1 | Segel kapal | Segel berbentuk T L=650 | EPDM | 1 |
