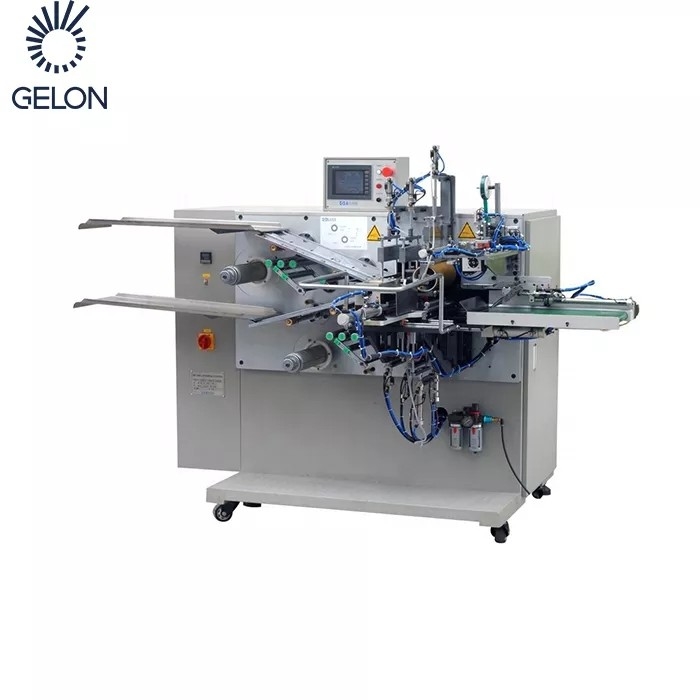

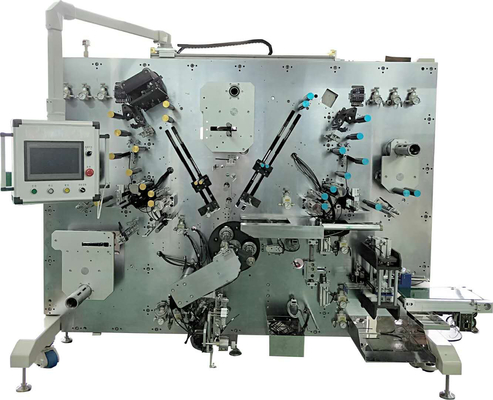

Peralatan Baterai Gelon Lini produksi baterai lithium sel silinder Mesin berliku Auto-Semiauto

SAYA.Perkenalan

Fitur:

1. Kontrol cam penuh diadopsi untuk menarik dan mendorong jarum dan membalikkan.Peralatannya stabil, dengan efisiensi tinggi dan tingkat kegagalan yang rendah.

2. Elektroda mengadopsi kontrol koreksi deviasi tiga arah: unwinding, process dan pre-winding untuk memastikan kualitas produk.

Peralatan melilitkan potongan elektroda positif dan negatif dan diafragma elemen baterai lithium-ion di sekitar sel baterai setelah melewati mekanisme seperti penghilangan debu, kontrol tegangan, pemeriksaan kualitas, pengukuran panjang, koreksi deviasi perjalanan, eliminasi listrik statis, dll;Setelah selesainya produksi sel, uji hubung singkat, pelepasan yang rusak, dan transmisi dari sabuk konveyor.

II.Spesifikasi

1. Metode berliku:

A. 3 posisi lilitan dengan 3 jarum lilitan.

B. Diameter jarum Ø 3,5 (atau disesuaikan (Ø 3,5 - Ø 8,0))

C. Diameter belitan: Φ 18 - Φ 23mm (berlaku untuk 18650, 21700, dll.)

D. Jumlah tab: 1-2 untuk katoda dan anoda, atau semua tab

E. Panjang Tab Terkena: 8-25mm

2Akurasi berliku

A. Penjajaran katoda dan anoda : ± 0,3 mm

B. Penjajaran antara elektroda dan pemisah: ± 0,3 mm

Catatan: katoda dan anoda masing-masing dikoreksi 3 kali (koreksi unwinding, koreksi proses dan koreksi pre-winding)

C. Penyelarasan dua lapisan pemisah: ± 0,5 mm

3. kapasitas berliku

1. Kapasitas produksi

Kecepatan produksi : ≥ 20 ppm dalam panjang Anoda 1200mm;(21700 sel)

Tingkat mobilisasi tanaman ≥ 95%

tingkat mobilisasi = {total produksi / (waktu mulai - waktu pengurangan yang diperlukan) × Kecepatan produksi teoretis peralatan} × 100%, waktu pengurangan yang diperlukan: waktu henti yang disebabkan oleh alasan non-peralatan, seperti waktu persiapan produksi untuk pengisian bahan bakar dan sambungan sabuk.

2. Tingkat kualifikasi ≥ 98%

Tingkat kualifikasi = jumlah total produk yang baik / (total produksi - pengurangan yang diperlukan) × 100%(kecuali untuk bahan yang buruk)

Penting untuk mengurangi jumlah produk cacat yang disebabkan oleh faktor non-peralatan, seperti sambungan pita yang buruk, di luar toleransi panjang foil, tab hilang yang rusak, dll.

Ketegangan katoda dan anoda: 20N dapat disesuaikan (dapat diatur)

Ketegangan diafragma: 10N disesuaikan (dapat diatur)

IV.Instalasi dan commissioning peralatan

1. Catu daya: AC220V fase tunggal ± 10% 50Hz

2. Pasokan udara: 0,5-0,7mpa (ketika pasokan udara 0,5MPa,

aliran yang dibutuhkan adalah 300NL / mnt)

3. Gunakan lingkungan (menurut JISB3502)

A. Suhu kerja: 0-55 ℃

B. Di ruang pengering, tidak boleh ada gas korosif atau lingkungan yang mudah terbakar, dan tidak ada lingkungan debu yang keras

4. Dimensi: 2850 X 2050 X 1800mm (Disesuaikan)

5. Warna: perak (Disesuaikan)

6. Berat: Sekitar 3000kg (≤ 750KG / m2).

7. Daya: 12KW

8. Kebisingan: ≤ 75db (tidak termasuk kipas hisap debu)

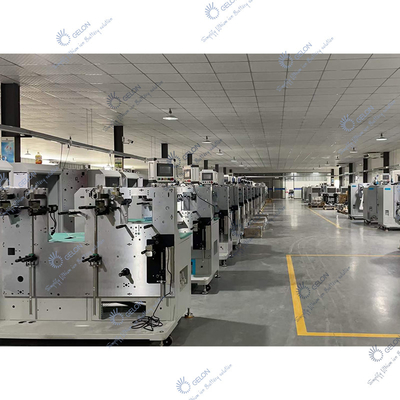

Lini Produksi Baterai Mobil Otomatis Penuh / Lini Produksi Baterai Kendaraan Listrik / Peralatan Pabrik Baterai Li Ion Mengintegrasikan produsen bahan top China, Gelon dapat menyediakan set lengkap solusi bahan baku untuk baterai Lithium ion. Produk utama kami adalah LFP, LMO, LCO, NMC, NCA;LTO, MCMB, grafit alami, Pemisah, Elektrolit & Aksesori lainnya (SBR CMC NMPPVDF, Sup-Li, Al&Ni Tabs, dan label kemasan baterai, dll.) untuk baterai lithium ion daya baru.
Berdasarkan pengalaman produksi baterai kami yang luas dan pabrik peralatan baterai, kami dapat merancang dan menawarkan solusi siap pakai untuk pelanggan, dan desain, konstruksi & pelatihan proyek baterai ion indertakelithium.
Saat ini, grup Gelon telah berhasil memasok peralatan otomatis untuk banyak produsen baterai terkenal, seperti TESLA, LG, SONY, ATL ......;juga berhasil menawarkan proyek turn-key di Bolivia, Argentina, Inggris, Rusia, Turki, Thailand, Indonesia, India, Afrika Selatan ....
