4680 32700 Battery Manufacturing Tabless Knead Flat Head Flattening Machine

Mesin ini cocok untuk gulungan jeli berbentuk silinder dengan banyak tab

• Gulungan jeli katoda datar ultrasonik
• Jelly roll anoda datar ultrasonik
• Efisiensi tinggi, resistansi internal rendah, adalah pilihan ideal untuk baterai berkapasitas besar.

Generator:

• Sirkuit ini mengadopsi sirkuit regulator tegangan jembatan penuh internasional canggih, dan dioptimalkan untuk mencapai keluaran tegangan konstan
• Pelacakan frekuensi otomatis, tidak ada penyesuaian manual
• Fluktuasi tegangan dapat bekerja dalam rentang: periode fluktuasi 150-260V tidak mempengaruhi daya output dan frekuensi pengoperasian.
• Ini telah mencapai tingkat teknis internasional dari produk serupa.

Sistem pengocok transduser ultrasonik:

• Presisi dan stabilitas mesin.
• Pemasangan flensa tetap

Sistem analisis ANSYS lanjutan:

• Sistem pertukaran energi pengaduk logam ultrasonik, amplifier, cetakan tiang atas adonan secara ketat melalui perangkat lunak elemen hingga yang diakui secara internasional ANSYS untuk desain dan analisis yang akurat
• Metode pengujian ini dapat mencapai tingkat mitra lanjutan asing dalam desain cetakan ultrasonik,

Kutub atas dan bawah ultrasonik (uleni kepala datar)

• Baja die khusus impor yang dipilih secara ketat, ketahanan aus, ketahanan suhu tinggi, ketangguhan yang baik, kekakuan mekanis yang tinggi, deformasi kecil setelah perlakuan panas, sehingga konsistensi frekuensi keluaran ultrasonik tinggi.
• Amplitudo perpindahan frekuensi tinggi mekanis besar, kuat dan stabil.
• Teknologi perlakuan panas profesional terkemuka internasional

Efek perataan:

• Permukaan setelah adonan halus, cocok untuk laser adonan setelah proses.

Komposisi struktur peralatan

(1) Mesin pengaduk terutama terdiri dari generator ultrasonik, transduser, tiang akustik atas dan bawah, dll

(2) Mode sirkuit adalah tipe tiang akustik berdaya tinggi jembatan penuh, yang harus memiliki kinerja stabil dan output yang kuat.

(3) Tiang akustik atas dan bawah terbuat dari bahan paduan baru dengan ketahanan aus yang baik

(1) Daya peralatan memerlukan catu daya: Fase tunggal 220VAC±10%.

(2) Sumber udara: tekanan 0,4 ~ 1MPa, kelembaban kurang dari 48%, suhu tidak lebih tinggi dari 45 ℃

(1) Katoda:

Al 0,015-0,020mm.

(2)Anoda:

Foil tembaga 0,009-0,012mm.

Anoda Katoda

(Hanya untuk referensi)

Desain kepala datar

• Waktu flating: 0,2-1S (0-60s dapat disesuaikan dalam program ini)
• Tekanan flating: 0,1MPa～1MPa, dapat disesuaikan.

• Impor bahan baja khusus
• Pengulenan ultrasonik sesuai dengan standar prinsip akustik ultrasonik.

• Operasi manual dengan platform perkakas
• . Garis otomatis hanya menyediakan sistem pertukaran energi ultrasonik dan generator ultrasonik, dan perkakas dirancang oleh seluruh lini pabrikan sesuai dengan arah dan kenyamanan seluruh lini.

• Perbedaan frekuensi antara transduser≤400Hz.
• Perbedaan impedansi antara transduser≤4Ω.
• Perbedaan kapasitansi antara transduser≥30MΩ.

• Masukan daya maksimum: 4000VA. (dapat disesuaikan)
• Frekuensi ultrasonik: 20KHZ. (pelacakan otomatis)
• Amplitudo konstan, tekanan konstan, arus konstan (dapat disesuaikan)
• Mode datar: mode waktu (kontrol LOGO program Siemens).

• Motor tangan dikendalikan oleh sinyal sakelar kaki
• Mendukung lini produksi untuk kontrol sinyal jalur IO

• Menguleni rata
• Tingkat kualifikasi adonan: 99,9%.Tingkat kelulusan satu kali adalah 99,9%.Pengguna harus memastikan konsistensi produk, proses dan bahan, operator harus menerima pelatihan profesional dari pemasok, dan pelanggan harus memelihara peralatan setiap minggu.
• Dari segi teknologi, efek pengadukan adalah untuk memenuhi persyaratan pabrikan dan memastikan kapasitas produksi sebagai indeks utama
• Operator harus melakukan Kalibrasi untuk pengadukan ultrasonik ini setiap hari, untuk memastikan departemen kualitas dapat menyetujui produksi massal.
• Kegagalan kepala pengocok ultrasonik dan produksi di bawah kondisi bahan kental tidak termasuk dalam ruang lingkup kegagalan ini

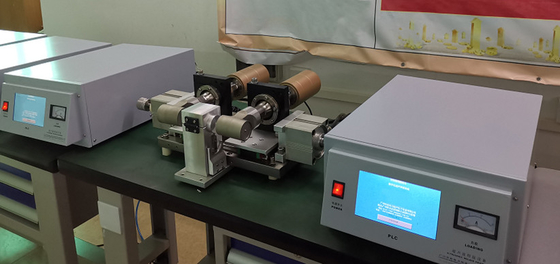

• Struktur keseluruhan: generator ultrasonik, sistem transduser ultrasonik, kutub akustik naik dan turun ultrasonik, komponen pneumatik, bingkai, meja kerja, dll. (Motor tangan dengan meja kerja, tanpa meja kerja dengan jalur produksi)
• Masa pakai peralatan yang dirancang adalah 10 tahun.Umur layanan 10 tahun Pengguna harus memastikan bahwa produk, proses, dan bahan konsisten, bahwa operator telah menerima pelatihan profesional dari pemasok, dan bahwa permintaan secara teratur memelihara peralatan setiap minggu.

Satuan mesin

1, perangkat penghapus debu (dengan mesin penghapus debu);

2, Baterai harus memiliki posisi referensi wajah akhir;

3, Perlengkapan yang bersentuhan dengan baterai bukan logam ；

4, Jepit cepat dan andal (tidak ada gerakan aksial);

5, Hanya ada satu set perangkat ultrasonik (hanya menguleni elektroda positif)

• Gukuran pembangkit (LxWxH ):

3880 kotak listrik: 520 mm 480 mm390 mm;

• Ukuran kepala uleni (Sisi atas: PxLxT):

420mm x295mm x473mm
