Detail produk:
|
| Sistem yang cocok: | LFP, LCO, LMO dan katoda baterai sistem lainnya dan lapisan elektroda anoda | Menjalankan ketebalan substrat: | Aluminium foil (Al): 11～30um / Foil tembaga (Cu): 8～30um |
|---|---|---|---|
| Lebar rol pelapis: | 360 mm | Lebar lapisan yang efektif: | ≤ 300mm |
| Kecepatan operasi mekanis peralatan: | 3m/mnt | Kecepatan pelapisan peralatan: | 0,3 m/mnt |
| Cocok untuk viskositas bubur: | 2000~12000 Cp | Kisaran ketebalan lapisan kering satu sisi: | 50-150μm |
| Panjang interval minimum: | 5mm | Panjang lapisan minimum multi-bagian: | 20mm |
| Menyoroti: | Ni200 Ni 201 Kantong Sel baterai,Ni200 Ni 201 Kantong Sel,Kantong Sel Ni200 Ni 201 |
||

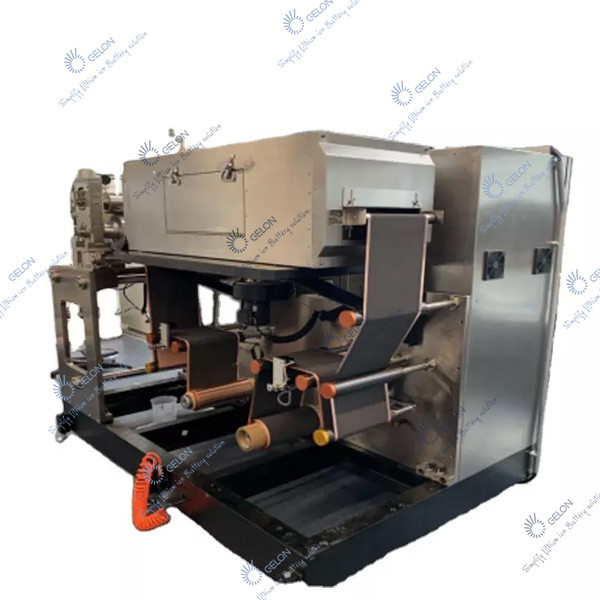

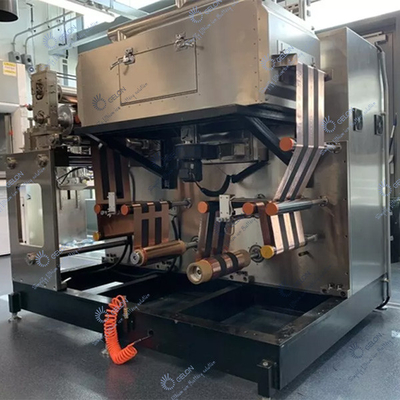

360 koma kepala roll coating mesin lithium ion baattery perakitan mesin
Ⅰ.Pengantar:
Pelapis eksperimental intermiten adalah peralatan pelapis transfer tiga rol, yang dapat digunakan untuk pelapisan kontinu dan intermiten, dan mudah diterapkan ke berbagai media untuk proses pelapisan permukaan.Terutama digunakan dalam industri baterai lithium-ion.Peralatan ini dirancang agar nyaman digunakan oleh para peneliti, dan untuk memenuhi persyaratan presisi dan konsistensi pelapisan, yang tidak berbeda dengan produksi, dan memiliki efek pengeringan yang sangat baik.Ini sangat ideal untuk penelitian dan pengembangan dan uji coba kecil baterai lithium-ion, kapasitor super, baterai nikel, dan baterai sekunder lainnya.
Ⅱ.Fitur:
Ⅲ.Parameter teknis peralatan dan konfigurasi peralatan utama
(1) Konfigurasi peralatan utama:
| Tidak. | Nama |
| 1. | Sakelar udara |
| 2. | PLC |
| 3. | Layar sentuh |
| 4. | Relai perantara |
| 5. | Motor servo |
| 6. | Peredam planet |
| 7. | Pemecah |
| 8. | kontaktor AC |
| 9. | Relai keadaan padat |
| 10. | Termostat |
| 11. | Koreksi sepenuhnya otomatis |
| 12. | Ketegangan sepenuhnya otomatis |
| 13. | Pelepasan utama (penerima) motor material |
| 14. | Mata serat optik optik |
| 15. | Bantalan bola dalam alur (ujung depan mesin) |
| 16. | Gulungan pelapis |
| 17. | Gulungan belakang |
| 18. | Pisau pengikis |
| 19. | Rol pemandu |
| 20. | Konverter frekuensi |
| 21. | Kipas |
| Tidak. | Barang | Spesifikasi | Catatan |
| 1. | Sistem yang cocok | LFP, LCO, LMO dan sistem katoda baterai lainnya dan proses pelapisan elektroda anoda | |
| 2. | Menjalankan ketebalan substrat |
Aluminium foil (Al): 11～30um Foil tembaga (Cu): 8～30um |
|
| 3. | Lebar rol pelapis | 360 mm | |
| 4. | Lebar lapisan yang efektif | ≤ 300mm | |
| 5. | Kecepatan operasi mekanis peralatan | 3m/mnt | |
| 6. | Kecepatan pelapisan peralatan | 0,3 m/mnt | Tergantung pada situasi pengeringan |
| 7. | Cocok untuk viskositas bubur | 2000~12000 Cp | |
| 8. | Kisaran ketebalan lapisan kering satu sisi | 50-150μm | |
| 9. | Panjang interval minimum | 5mm | |
| 10. | Panjang lapisan minimum multi-bagian | 20mm | |
| 11. | Karakteristik pelarut | NMP pelarut berminyak (sg=1.033,bp=204℃) | |
| Pelarut berair H2O/NMP(sg=1.000,bp=100℃) | |||
| 12. | Cocok untuk konten padat | Anoda S．C.60%±5% | |
|
Katoda S．C.50%±5%(sistem PVDF) S．C.50%±5%(sistem SBR) |
|||
| 13. | Proporsi |
Anoda 1,5—2,59/cm2 Katoda 1～1,89/cm2 |
|
| 14. | Metode pelapisan | Pelapisan kontinu/pelapisan terputus-putus/pelapisan pelacakan | |
| 15. | Sarah lari substrat | Pelapisan maju, majukan media, dan balikkan operasi foil kosong |

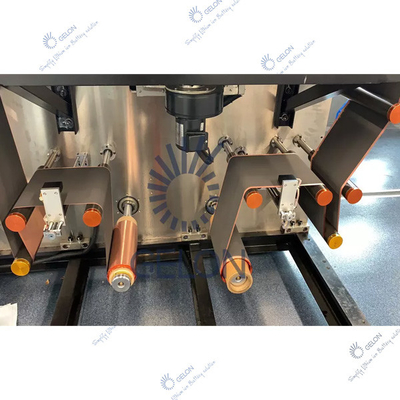

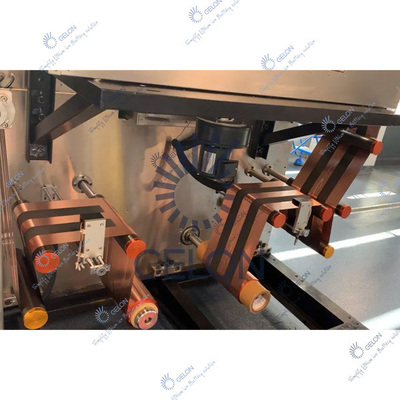

(3) Pengantar struktur setiap bagian:
1. Pelepasan integral, mekanisme kepala:
| Tidak. | Item | Spesifikasi | Catatan |
|
|
Struktur pemasangan rol | kantilever terpasang dengan kuat | |
|
|
Perawatan permukaan rol | Oksidasi permukaan rol aluminium logam, run-out lingkaran ≤30um | |
|
|
Sistem kontrol tegangan | Kontrol otomatis loop tertutup ketegangan konstan, rentang ketegangan 0 ~ 50N | |
|
|
Metode koreksi | Kontrol EPC otomatis, langkah 50mm | |
|
|
Metode bahan bergulir | Gulungan material dipasang dengan poros udara 3 inci | |
| Poros tiup tunggal yang tidak berliku | |||
|
|
Arah darisubstratpergerakan | Maju dan mundur (mundur) | |
|
|
Kecepatan lari media | 2 m/mnt | |
|
|
Maks.diameter unwinding | Ф250mm | |
|
|
Maks.daya dukung poros tiup | 80Kg | |
|
|
Jumlah poros tiup yang tidak berliku | 1 buah | |
| 11 | Motor penggerak utama | Motor servo | |
| 12 | Perawatan permukaan rol |
Rol EPDM yang diimpor, lingkaran habis ≤30um |
Lebar 360mm |
| 13 | Struktur pengikis | Pengikis koma dua sisi | |
| 14 | Rol pelapis (rol baja) | Hard chrome berlapis di permukaan | |
| 15 | Rol belakang (rol karet) | Mengimpor EPDM di permukaan | |
| 16 | Penyesuaian ketinggian scraper yang terputus-putus | Penyesuaian manual | |
| 17 | Panel operasi | Layar sentuh dan tombol (beroperasi sesuai dengan antarmuka fungsi) |
2.Oven
| Tidak. | Item | Spesifikasi | Catatan |
|
|
Struktur oven | Pemanasan independen satu lapis | |
|
|
Panjang tungku | 1 meter/bagian | |
|
|
Bahan | SUS304 lapisan dalam 1.0mm, lapisan luar SUS201 2.0mm | |
|
|
Mode transmisi rol pemandu oven | Penggerak roller pasif | |
|
|
Pengatur suhu | Ini dibagi menjadi kontrol perlindungan dari kontrol suhu kerja normal dan pemantauan suhu berlebih.Saat suhu berlebih, itu akan memutus catu daya pemanas utama. | |
|
|
Metode pemanasan | Pemanas listrik, struktur sirkulasi udara panas | |
|
|
Daya pemanas oven satu bagian | 5KW | |
|
|
Suhu di terowongan pengeringan | Desain Max150℃, perbedaan suhu dalam satu oven ≤5℃ | |
|
|
Suhu permukaan kabinet selama pengoperasian | ≤45℃ | |
|
|
Metode tiupan | Tiup ke atas | |
|
|
kontrol volume udara buangan | Kontrol independen melalui katup mekanis | |
|
|
Struktur nosel | Slot nosel ditempatkan dengan cetakan khusus | |
|
|
Kendali kipas | Kontrol kontaktor | |
|
|
Kontrol pemanasan | relai keadaan padat | |
|
|
Bahan kipas | Besi |
3. Mekanisme penggulungan: fungsinya sama dengan penguraian, dengan tambahan sebagai berikut
| Tidak. | Item | Spesifikasi | Catatan |
|
|
Ketegangan | Satu set rol traksi dipasang di bagian depan dan belakang, tegangan konstan kontrol otomatis loop tertutup, rentang tegangan 0~50N | |
|
|
Struktur instalasi | Papan yang dipoles terpasang dengan kuat | |
|
|
Jumlah poros tiup yang diputar ulang | 1 buah | Pemutaran kantilever |
| Tidak. | Item | Spesifikasi | Catatan |
| 1 | Sistem kontrol utama | Layar sentuh, PLC, sistem servo | |
| 2 | Mode operasi | Manual, otomatis, berhenti darurat;seluruh mesin dapat dioperasikan sebelum dan sesudah | |
| 3 | Pelapisan, rentang pengaturan panjang terputus-putus |
Panjang lapisan 20.0～3200.0mm Panjang terputus-putus 5.0～3200.0mm |
|
| 4 | Situasi waspada | Saat perangkat gagal, layar sentuh akan menampilkan layar koreksi yang sesuai | |
| 5 | Fungsi menghitung | Kuantitas/panjang produksi | |
| 6 | Metode penyesuaian ketebalan kepala dan ekor | Realisasi rasio kecepatan rol baja dan rol karet program |
ukuran L1800*W1100*H1250mm berat sekitar: 1.2T
(4) Akurasi peralatan:
| Tidak. | Item | Spesifikasi | Catatan |
|
|
Pengikis | Round runout ≤1.5um, Ra0.4 kelurusan ≤1.5um | |
|
|
Rol pelapis (rol baja) | Round runout ≤1.5um, Ra0.4 kelurusan ≤1.5um | |
|
|
gulungan karet | Runout ≤30um, kelurusan ≤10um | |
|
|
Penyimpangan koreksi | ±0,2mm |
3. Metode pengukuran
A. Area pengukuran: 3mm dari tepi, 6mm dari ujung, dan 10mm dari awal.
B. Mengukur ukuran Φ35mm atau sesuai dengan kebutuhan proses pembeli
