I. Pendahuluan

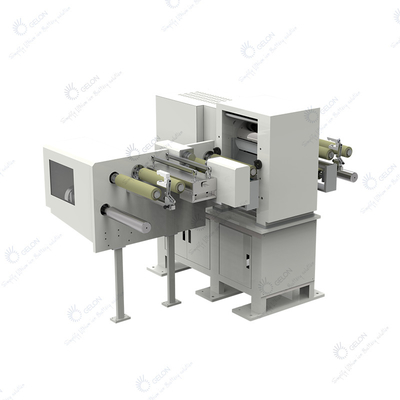

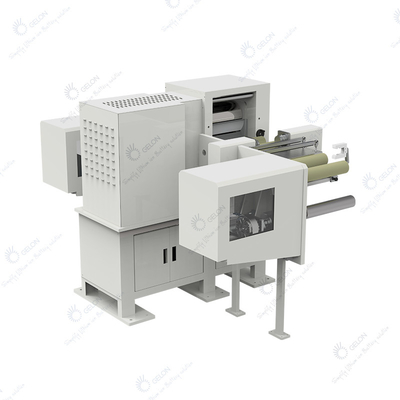

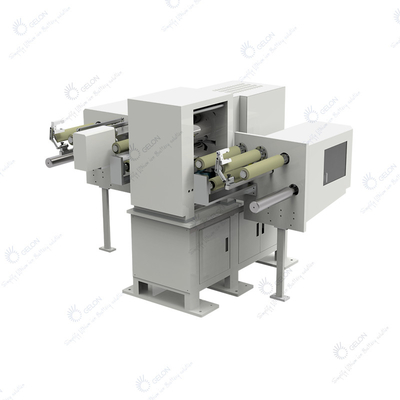

Kalender adalah peralatan utama dalam jalur produksi pengepresan elektroda.Ini terdiri dari gantry baja tuang, gulungan, peredam motor frekuensi variabel, sistem penyesuaian celah, sistem kontrol listrik, pelat pelindung makan dan mekanisme pembersihan permukaan gulungan.

Fungsi utamanya adalah menekan elektroda untuk mencapai kerapatan yang sesuai dengan roller, dan memenuhi persyaratan ketebalan sesuai dengan elektroda.

.

II.Konfigurasi dan parameter peralatan:

Ukuran gulungan: ∮ 210x330mm (diameter × lebar)

Modus operasi: operasi terus menerus

Kecepatan mesin: 5m / mnt

Tipe Bahan: Elektroda

Penampilan: Abu-abu

1. Utama tubuh:

Fungsi utama: Menekan elektroda mencapai ketebalan tertentu

Spesifikasi roller: ∮ 210x330mm (diameter * lebar)

Bahan Rol: Rol baja paduan seri 9Cr3Mo

Kekerasan Permukaan Roller: di atas hrc66

Kedalaman Pengerasan Roller: ≥ 8mm

Pelapisan krom rol: 0,08-0,12mm

Kekasaran permukaan rol: Ra ≤ 0,4

Penyesuaian celah rol: penyesuaian manual

Kisaran penyesuaian celah rol: 0 ~ 2.0mm

Tekanan kerja maksimum: 80T

Warna Peralatan: Abu-abu

Mode pemanasan rol: (Opsional)

Sistem pemanas kontrol loop tertutup: terdiri dari pengontrol suhu, relai keadaan padat, dan termokopel tipe-K.

Daya pemanas: 1.6kw * 2 ( 1 pc / rol atas dan bawah)

2. Melepaskan

Unwinding shaft : poros inflasi dengan katup kontrol, dilengkapi dengan pistol inflasi

Spesifikasi : ∮3 inci * 350mm

Kontrol tegangan elektroda: rem magnetik

Kontrol panduan: panduan bantalan linier

3. Pemangkasan

Fungsi: digunakan untuk memotong foil yang tidak dilapisi di kedua sisi elektroda, mengurangi lipatan elektroda yang disebabkan oleh keuletan yang tidak konsisten selama penggulungan, dan mengurangi laju skrap yang disebabkan oleh sabuk elektroda yang rusak

Prinsip : bilah pemotong atas diumpankan dan disangga secara manual, dan bilah pemotong kiri dan kanan dikontrol secara terpisah.

Penggerak : motor konversi frekuensi menggerakkan poros pemotong bawah agar konsisten dengan kecepatan putaran

4.Rewinding

Fungsi : menggulung bahan elektroda yang digulung pada mandrel

Poros berliku: dengan katup kontrol, poros inflasi dengan pistol inflasi

Spesifikasi : ∮3 inci * 350mm

Kontrol tegangan elektroda: rem magnetik

Kontrol panduan: panduan bantalan linier

Drive : poros berliku melalui peredam motor dan kopling magnet
