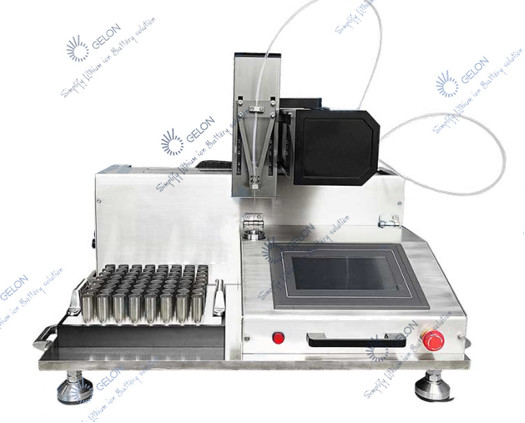

Proses Pengisian Elektrolit 4680 18650 Peralatan Perakitan Baterai Lithium

Proses Pengisian Elektrolit 4680 18650 Peralatan Perakitan Baterai Lithium

SAYA .Sistem konfigurasi

1. Satu bingkai, terbuat dari baja tahan karat dan paduan aluminium;

2. Perangkat pengangkat otomatis memiliki 2 stasiun kerja, termasuk perangkat pengangkat pegas yang dikendalikan pneumatik;

3. 2 set kepala injeksi cairan vakum, wadah SS316, dan struktur katup penutup ganda pengangkat pneumatik ganda

4. 2 pompa pengukur presisi (model: E2a-d20i) Pompa pendorong digerakkan oleh motor penggerak dan katup putar keramik presisi.Volume injeksi bisa mencapai 20ml (23,5g).(lihat data pompa)

5. Rakitan katup kontrol pneumatik, modul katup kontrol pneumatik SMC

6. Pengontrol PLC, layar sentuh berwarna

7. Semua pipa cair adalah plastik PFA

II.Koneksi sistem

Mesin ini dirancang untuk digunakan di kotak sarung tangan yang disediakan oleh pelanggan.Badan utama mesin akan ditempatkan di kotak sarung tangan, termasuk rangka, kepala injeksi cairan, sistem pemosisian otomatis, pompa metering, dll;

Elemen kontrol mesin ditempatkan di luar kotak sarung tangan.Termasuk kotak kontrol, rakitan katup kontrol pneumatik, dll. Badan utama mesin dan elemen kontrol dihubungkan dengan pipa udara dan kabel.Pipa dan kabel ini dihubungkan melalui ruang yang disediakan di kotak sarung tangan.

Sumber vakum dan udara terkompresi harus disediakan oleh pelanggan.

Jalur pipa yang melewati kotak sarung tangan: 1 pipa saluran masuk udara umum, 1 pipa pembuangan umum, 1 pipa vakum, dan 1 pipa udara bertekanan (jika diperlukan tekanan).Pompa injeksi cair dapat dimasukkan ke dalam atau keluar dari kotak sarung tangan.Kotak kontrol ditempatkan di luar kotak sarung tangan.

AKU AKU AKU.Langkah kerja

1. Tempatkan 2 baterai secara manual pada 2 baki pemosisian.

2. Tekan sakelar start (sakelar kaki) dan baterai akan menyala

otomatis turun

--- terjemahkan ke bagian bawah kepala injeksi cair

--- naik

--- tutup kapasitor dan kepala injeksi cairan

--- proses injeksi cairan otomatis

--- setelah injeksi cairan selesai, baterai akan turun

--- terjemahkan ke posisi semula

--- naik;

3. Keluarkan masing-masing 2 baterai secara manual;

4. Tempatkan 2 baterai baru untuk injeksi cairan berikutnya.

VI.Prinsip injeksi cair

Baterai disegel dengan kepala injeksi cairan, dan mulai menyedot bagian dalam kepala injeksi cairan dan kapasitor satu kali.Setelah ekstraksi vakum selesai, katup si kecil di kepala injeksi cair turun untuk menutup saluran antara kepala injeksi cair dan baterai, melepaskan vakum di katup injeksi cair.Pada saat ini, bagian dalam tangki mempertahankan keadaan vakum tinggi.Pompa injeksi cairan secara kuantitatif menyuntikkan elektrolit ke dalam katup injeksi cairan dengan menutup nosel injeksi cairan;Buka katup si kecil untuk menyedot elektrolit ke dalam baterai.

Bergantung pada tingkat vakum dan kerapatan internal baterai, beberapa prosedur penyedotan debu dan pengisapan cairan dapat diatur untuk menyedot kembali kepala injeksi cairan, melewatkan atmosfer, atau mempertahankan tekanan hingga semua elektrolit disuntikkan ke dalam baterai.Durasi dapat ditentukan sesuai dengan persyaratan waktu pembasahan baterai.Udara di baterai dievakuasi dan elektrolit diserap sepenuhnya ke dalam sel kapasitor.

V.Parameter

1. Volume injeksi cair: 0-20ml, akurasi ± 1%

2. Spesifikasi Baterai: 21700/26650/32650.

3. Kecepatan kapasitas: menurut prosedur injeksi cairan normal, PPM = 2 pc

4. Catu daya: AC 220V

5. Pasokan udara: 75 PSI

6. Vakum: disediakan oleh pelanggan

7. Pasokan gas bertekanan: disediakan oleh pelanggan
