Detail produk:
|
| Nama Produk: | Roll to Roll Automatic Slitting Machine Untuk Battery Electrode Slitting | Fungsi: | pemotongan elektroda |
|---|---|---|---|
| Jenis baterai: | Silinder, Kantong, Sel Prismatik | tipe peralatan: | Otomatis penuh |
| Efisiensi: | Efisiensi tinggi | Voltase: | 380V |
| Lebar: | 1-800mm | Kecepatan: | 1-100m/mnt |
| Menyoroti: | Mesin Perakitan Baterai 100m / mnt,Roll to Roll mesin slitting otomatis,Electrode Slitting roll slitter otomatis |
||

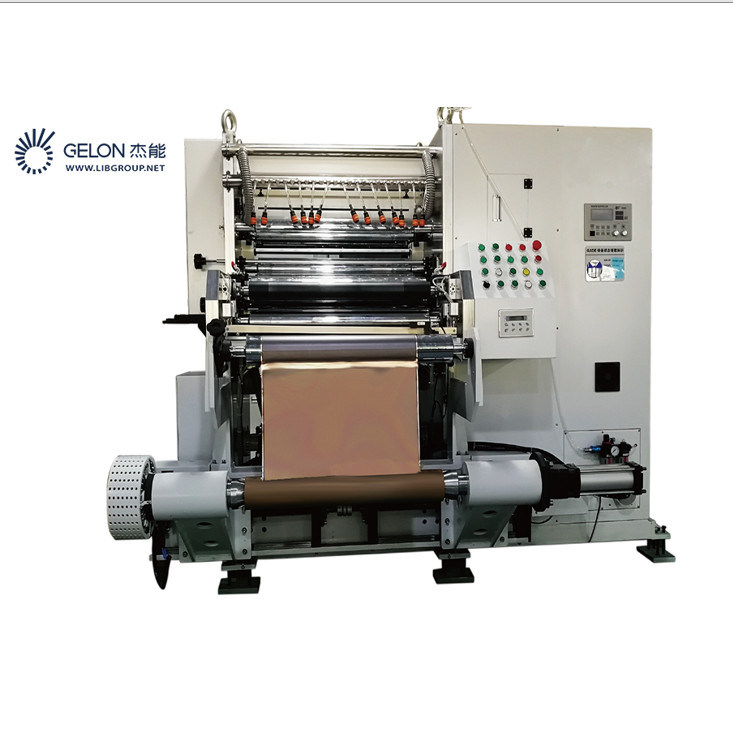

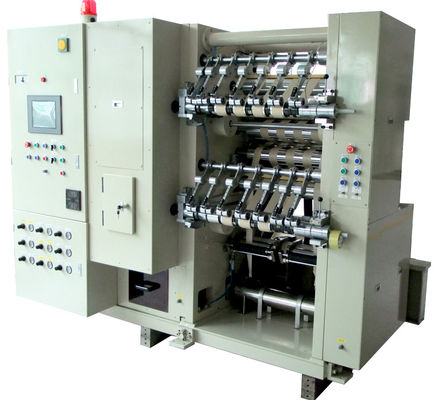

Roll to Roll Automatic Slitting Machine Untuk Battery Electrode Slitting
1.1 Pengenalan prinsip

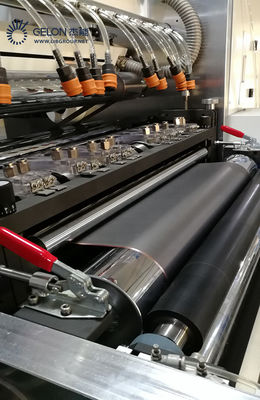

Elektroda katoda/anoda yang digulung dimuat ke dalam mekanisme gulungan, dan melalui traksi daya, elektroda dikirim ke set pemotong yang diatur sesuai dengan spesifikasi proses untuk menggorok, dan perangkat penggulung atas dan bawah mengumpulkan elektroda celah ke dalam gulungan, dan bahan tepi dikumpulkan oleh perangkat bahan tepi.Peralatan ini dibantu oleh sistem koreksi penyimpangan, sistem penggerak tegangan, sistem penghisap debu (termasuk debu pengisap pisau) dan operasi presisi tambahan lainnya untuk memastikan pemotongan stabil elektroda, duri, kelurusan, dan indikator proses lainnya dalam rentang proses.
1.2 Aliran proses
Kereta transfer Memuat material untuk melepas gulungan→èplatform yang diterima→èRol traksi→èSet pisau pemotongè→Set over-roller→èSumbu rewinding diferensial geser ke atas dan ke bawah secara terpisah→èPemutaran material tepi→èSetel tegangan elektroda yang diperlukan→èMengalihkan sistem penyelarasan elektroda ke otomatis →èTekan sistem untuk memulai tombol→èPeralatan secara otomatis menggorok dan mengumpulkan dalam gulungan.
| Tidak. | Barang | TeknikAlparameter | Komentar |
|
1 |
Cocok untuk bahan |
Elektroda dengan rolling press LFP, LCO, LMO, NMC, LTO, Carbon, Graphite | |
|
2 |
Menjalankan parameter foil |
Aluminium foil (AL): ketebalan: 9～30um;Lebar: 50～500mm Diameter gulungan: Max.400mm |
|
|
Cupper foil (Cu): ketebalan: 5～30um Lebar: 50～500mm； Diameter gulungan: Max.400mm； |
|||
| 3 | Lebar rol: | 550 mm | |
| 4 | Menggorok lebar | 30~500mm | |
| 5 | Kecepatan operasi mekanis | 50m/mnt | |
| 5 | kecepatan menggorok | 1-40m/mnt | Tergantung pada efek menggorok |
| 7 | Kisaran ketebalan elektroda: | 50-300μm | |
|
8 |
Metode menggorok |
1, Gabungan irisan pisau menggorok; 2, struktur set pisau tipe Nishimura. 3, spesifikasi menggorok, 18650/21700 (7 jalur, 7 pisau / set, termasuk pisau menggorok Katoda dan Anoda) |
|
| 9 | Metode penggulungan ulang | Dua sumbu slip perbedaan sumbu dislokasi rewinding |
Kami juga menyediakan lini produksi otomatis penuh lainnya.
